Химический моноблочный насос ХМ50-32-125Тл-СД с дв 3 кВт

Описание насоса ХМ50-32-125Тл-СД с дв 3кВт

Химический консольно-моноблочный насос ХМ50-32-125Тл-СД используется для перекачивания химически активных жидкостей.

Технические характеристики

Диаметр входного патрубка, мм                                - 50

Диаметр выходного патрубка, мм                             - 32

Номинальный диаметр рабочего колеса, мм            -125

Вид уплотнение                                                           Двойной сальник

Подача, м3/ч                                                                 - 12,5

Напор, м                                                                        - 20  ±5%

Частота вращения, об/мин                                          - 2900

Давление на входе не более, кгс/см2                       -3,5

Габаритные и присоединительные размеры насосов ХМ50-32-125Тл-СД

Рис 1

Перекачиваемая среда:

- плотность не более, кг/м3                                -       1850

- температура, град С                              минус 40…+120

- концентрация твердых включений, %                   0,1

- размер твердых включений, мм                            0,2

- кинематическая вязкость не более, м2/с         30*10-6

Насосная часть собрана на удлинённом вале электродвигателя.  Насосы центробежные, одноступенчатые, горизонтальные. Проточная часть насосов изготовлена из нержавеющих сталей

«К» - 12Х18Н9ТЛ,

«Е» -  12Х18Н12М3ТЛ,

«И» - 07Х20Н25М3Д2ТЛ,

«Т» -  титана,

Рабочие колеса открытого типа, изготовлены из листового проката обладают малым весом, динамически уравновешены, минимизируют нагрузки на подшипники электродвигателя.

Уплотнение вала:

двойное торцовое - индекс "55",

одинарное торцовое - индекс "5",

двойное сальниковое -индекс "СД",

одинарное сальниковое - индекс "С". Избыточное давление на входе в насос с уплотнением "5","55" не более 8 кгс/cм. кв.

В уплотнение вала "55" и "СД" необходимо подавать на проток затворную жидкость, нейтральную к перекачиваемому продукту не являющуюся взрывоопасной или вредным веществом свыше четвертого класса опасности, без механических примесей с давлением, превышающем давление на входе на 0,5...1,0 кгс/см2 в количестве 30...50 л/ч.

Величина утечки затворной жидкости через торцовое уплотнение "5" и "55" до 0,03 л/ч..

Избыточное давление на входе в насос с уплотнением "С", "СД" не более 3 кгс/cм. кв.

Величина утечки затворной жидкости через уплотнение "С" и "СД" до 3 л/ч.

Электронасосы могут поставляться с двойным торцовым уплотнением и взрывозащищенным электродвигателем, которые могут эксплуатироваться во взрывоопасных и пожароопасных зонах классов В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II в соответствии с "Правилами устройства электроустановок" (ПУЭ), для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом категорий II-А и II-В, групп Т1, Т2, Т3, Т4 по ГОСТ 12.1.011-78.

Необходимость поставки в указанном исполнении, а также мощность двигателя и подрезка рабочего колеса "а" или "б", оговаривается при заказе.

Назначение и применение

Химические насосы отличаются рядом конструктивных и технологических решений, увеличивающих износоустойчивость и позволяющих использовать агрегаты для перекачивания агрессивных жидких сред: растворов щелочей, кислот, солей, органических и углеводородных соединений.

А также других химически активных жидкостей, солей, красок, растворителей, моющих средств, масел, топлива, дезинфицирующих растворов.

Химические насосы широко используются в газовой, химической, нефтяной, лакокрасочной, нефтехимической промышленности, при производстве холодильников различного оборудования, в судостроении и энергетике, а также в крупном пищевом производстве.

Скорость проникновения коррозии материала проточной части при перекачивании жидкостей не должна превышать 0,1мм/год.

Комплект поставки

Насос            - 1

Паспорт         -1

Инструкция по эксплуатации -1

По требованию заказчика насос поставляется с электродвигателем на фундаментной плите (раме) с щитком ограждения муфты.

Запасные части в комплект поставки не входят.

Запасные части поставляются по дополнительно согласованной заявке.

В зависимости от заказа, насос может быть изготовлен с уплотнением вала следующих видов:

- двойным мягким сальником;

- двойным торцовым уплотнением;

- сальник с промывкой;

- одинарный мягкий сальник.

В уплотнение вала, кроме одинарного мягкого сальника, подается на проток нейтральная к перекачиваемому продукту, не содержащая механических примесей, жидкость под давлением, превышающим давление на входе в насос на 0,5…1,0 кгс/см2 в количестве 30…50 л/ч. Максимальная температура затворной жидкости +40 град С.

Преимущества ХМ50-32-125Тл-СД

- корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
- компактность конструкции;
- отсутствие необходимости центровки агрегата и как следствие более низкие уровни вибрации и шум
- доступная цена.

Особенности эксплуатации насосов ХМ50-32-125Тл-СД

Эксплуатацию насосов типа ХМ необходимо осуществлять, учитывая следующие требования:

- агрегат нужно устанавливать на фундаментной плите массой, превышающей более чем в 4 раза вес насоса;
- входной и выходной трубопроводы также требуют закрепления на опорах, чтобы не допустить передачу дополнительных нагрузок на фланцы насоса;
- подключение к электросети невозможно без помощи пускозащитной аппаратуры.
- Чтобы исключить опасность образования обратного потока при остановах, следует купить и установить на линии нагнетания обратный приемный клапан.

Чтобы узнать окончательную цену продукции, необходимо оставить заявку.
Стоимость заказа рассчитывается индивидуально, исходя из объема и условий доставки.

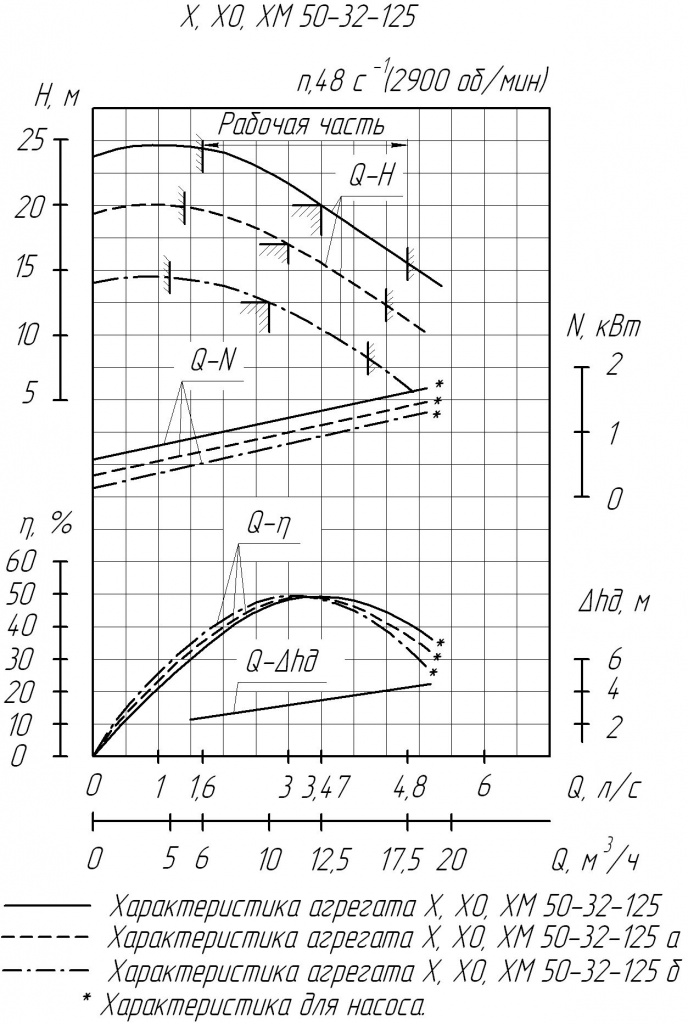

Гидравлическая характеристика насоса ХМ50-32-125
Рис. 2

Гарантийные обязательства

Гарантийный срок эксплуатации насоса в течение 12 месяцев со дня отгрузки с предприятия-изготовителя при гарантийной наработке не более 3000 ч для химически активных жидкостей и не более 6000 для нейтральных жидкостей.

Износ деталей уплотнения вала не является причиной рекламации.

Условное обозначение

ХМ(Е) 50-32-125(а,б)-Тл-СД-У2,

где:

Х - насос химический горизонтальный консольный, с опорой на корпусе;

М - моноблочное исполнение

Е - условное обозначение исполнения насоса для взрыво или пожароопасного производства (обязательно двойное торцовое уплотнение и взрывозащищенный эл. двигатель);

50 - диаметр входного патрубка, мм;

32 - диаметр выходного патрубка, мм;

125 - номинальный диаметр рабочего колеса, мм;

А,б - условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней или нижней части поля “Q-H”;

К - материал проточной части

К            Хромоникелевая сталь 12Х18Н9ТЛ

Е           Хромоникельмолибденовая 2Х18Н12М3ТЛ

И           Хромоникельмолибденомедистая сталь  07ХН25МДТЛ

М           Хромоникелькремнистая сталь 16Х18Н12С4ТЮЛ

Н           Сплав на никелевой основе ХН65МВЛ

А           Углеродистая сталь 25Л

Д           Хромистый чугун ЧХ28

Л           Кремнистый высоколегированный чугун ЧС15

Т            Титановый сплав ТЛ3 или ВТ-5Л

П           стеклонаполненный полипропилен

ТЛ - условное обозначение материала проточной части, выполненной в литом варианте, (Т - в сварно-штампованном варианте);

55 - двойное торцовое уплотнение;

СД - двойное сальниковое уплотнение;

У2 - климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.
