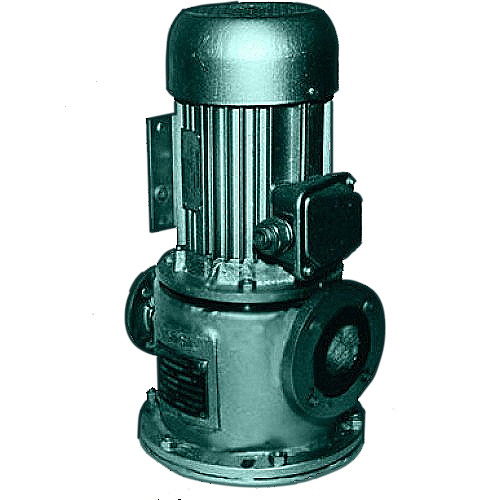

Насос абразивный химический вертикальный самовсасывающий АХВМС 50-32-125-К

Описание насоса АХВМС 50-32-125-К

Абразивный химический консольно-моноблочный насос АХВМС 50-32-125-К используется для перекачивания химически активных жидкостей.

Технические характеристики

Перекачиваемая среда:

- плотность не более, кг/м3                                -       1650

- температура, град С                              минус 40…+90

- концентрация твердых включений, %                   1,5

- размер твердых включений, мм                            1

- кинематическая вязкость не более, м2/с         30*10-6

Электронасосы общепромышленного исполнения не допускают установки и эксплуатации их во взрыво- и пожароопасных производствах и не должны использоваться для перекачивания горючих и легко воспламеняющихся жидкостей.

— по материалу проточной части А, К;

— по типу уплотнения вала насоса – одинарным торцовым уплотнением;.

Условное обозначение электронасоса при заказе, переписке и в другой документации принято в соответствии с обозначением климатического исполнения и категории размещения по ГОСТ 15150-69.

Назначение и применение

Химические насосы широко используются в:

• химической (используется даже как насос для химчисток);
• нефтяной;
• газовой;
• топливно-энергетической;
• пищевой;
• металлургической.

А также других химически активных жидкостей, солей, красок, растворителей, моющих средств, масел, топлива, дезинфицирующих растворов.

Скорость проникновения коррозии материала проточной части при перекачивании жидкостей не должна превышать 0,1мм/год.

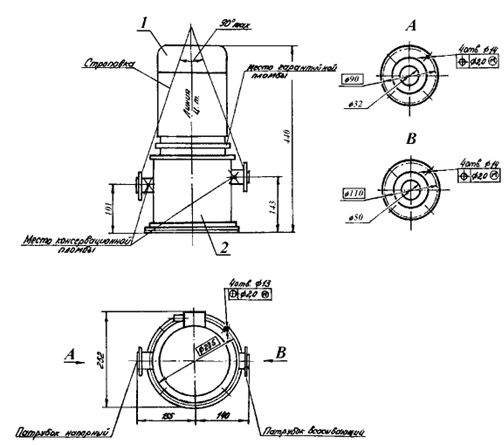

Габариты насоса АХВМС50-32-125

Комплект поставки

Насос            - 1

Паспорт         -1

Инструкция по эксплуатации -1

По требованию заказчика насос поставляется с электродвигателем на фундаментной плите (раме) с щитком ограждения муфты.

Запасные части в комплект поставки не входят.

Запасные части поставляются по дополнительно согласованной заявке.

Особенности эксплуатации насосов АХВМС50-32-125

Эксплуатацию насосов типа АХМ необходимо осуществлять, учитывая следующие требования:

- агрегат нужно устанавливать на фундаментной плите массой, превышающей более чем в 4 раза вес насоса;
- входной и выходной трубопроводы также требуют закрепления на опорах, чтобы не допустить передачу дополнительных нагрузок на фланцы насоса;
- подключение к электросети невозможно без помощи пускозащитной аппаратуры.
- Чтобы исключить опасность образования обратного потока при остановах, следует купить и установить на линии нагнетания обратный приемный клапан.

Чтобы узнать окончательную цену продукции, необходимо оставить заявку.
Стоимость заказа рассчитывается индивидуально, исходя из объема и условий доставки.

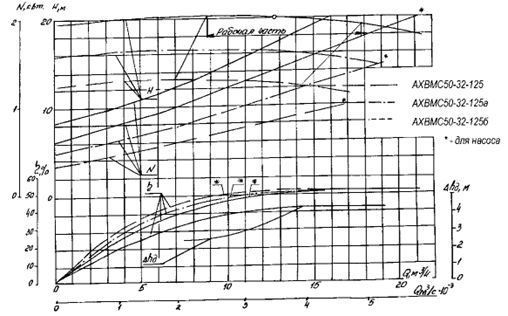

Гидравлическая характеристика насоса АХВМС50-32-125
Рис. 2

Гарантийные обязательства

Гарантированный срок эксплуатации насосов АХВМС50-32-125 устанавливается в 12 месяцев со дня ввода насоса в эксплуатацию и не более 18 месяцев с момента передачи насоса покупателю.

Условное обозначение

АХВМС50-32-125а-А-2-У2 СП ПК00218035-001-2011,

где

АХ – абразивный химический;

В – вертикальный;

М – моноблочный;

С – самовсасывающий;

50 – диаметр входа в мм;

32 – диаметр выхода в мм;

125 – номинальный диаметр рабочего колеса в мм;

а – подрезка рабочего колеса,

А – условное обозначение материала проточной части насоса;

(А – углеродистая сталь марки 25Л;

К - Хромоникелевая сталь 12Х18Н9ТЛ)

2 – вид уплотнения вала (одинарное торцовое - 211);

У – климатическое исполнение;

2 – категория размещения при эксплуатации по  ГОСТ 15150-69.
