Консольный насос К 8/18

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Консольный циркуляционный насос К 8/18 (1к8-18) (насос для воды) - применяют в различных отраслях народного и сельского хозяйства для перекачивания чистых и слегка загрязненных жидкостей с рН = 6 - 9 единиц, с температурой от 0 до + 150 С, например для водоснабжения городов и поселков, в мелиоративных и дождевальных установках, а также для перекачивания золей и щелочей.
А также других жидкостей, по плотности, химической активности и вязкости схожих с водой.
Твердые включения допускаются в пределах 0,2 мм, концентрация включений не должна превышать 0,1% от общего объема перекачиваемой жидкости.
Консольный центробежный насос серии "К" не предназначен для работы во взрывоопасных зонах, для перекачивания легковоспламеняющихся жидкостей.

Насосы, входящие в состав агрегата, относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 (соответствует ISO международному стандарту ISO 2858-75 "Насосы центробежные с осевым входом (номинальное давление 16 бар).

и выпускаются в климатическом исполнении У3.1 по ГОСТ 15150-69 (ИСПОЛНЕНИЯ ДЛЯ РАЗЛИЧНЫХ КЛИМАТИЧЕСКИХ РАЙОНОВ).

Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ Р 52743-2007.

-     ГОСТ 27854-88. (СТ СЭВ 6049-87) Насосы динамические. Ряды основных параметров

-     ГОСТ Р 54804-2011 (ИСО 99081993). Насосы центробежные. Технические требования. Класс III

-     ГОСТ Р 54806-2011. Насосы центробежные. Технические требования. Класс I

-     Присоединительные размеры фланцев по ГОСТ 12815-80

Устройство и принцип работы насоса К8-18 (1к8-18).
Насосный агрегат К 8/18 это одноступенчатый, с односторонним подводом жидкости к рабочему колесу, центробежный насос горизонтального исполнения и электродвигатель асинхронный общепромышленный, смонтированные на общей фундаментной плите.

Насос типа К – центробежный, горизонтальный, консольный, с сальниковым уплотнением вала.
Корпус насоса крепится к фланцу опорного кронштейна. В корпусе насоса выполнен спиральный отвод.
Рабочее колесо – одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой.
Напорный патрубок выполнен в корпусе насоса и расположен в одной плоскости с осью вращения и входным патрубком.

Соединение двигателя с насосом - через упругую муфту.
Опорами ротора служат радиально-упорный и радиальный шарикоподшипники (для насосов К20/30м) и два радиальных шарикоподшипника (для остальных типоразмеров насосов К8/18, К20/30) установленные в кронштейне.

Подшипники смазываются консистентной смазкой Литол 24 ГОСТ 21150-87.

  Направление вращения ротора – по часовой стрелке, если смотреть со стороны привода.
В верхней части корпуса имеется отверстие, закрытое пробкой, для выпуска воздуха.

  В нижней части корпуса насоса имеется отверстие, закрытое пробкой, для слива остатков жидкости при остановке насоса на длительное время. В кронштейне имеется отверстие, предназначенное для отвода утечки жидкости через сальник.

  Присоединительные размеры фланцев – по ГОСТ 12815-80.

Консольный насос К 8/18 (1к8-18) выпускается в двух вариантах уплотнения вала: одинарное (обозначается буквой "С") и двойное сальниковое (обозначается "СД").
Одинарное сальниковое уплотнение обеспечивает работу насоса по перекачиванию жидкости температурой до 85 С.
Двойное уплотнение способно обеспечивать работу насоса по перекачиванию более горячих жидкостей, температурой до 105 С, а также работу насоса при абсолютном давлении на входе значительно ниже атмосферного давления.
Материал проточной части - чугун.
Допустимое избыточное давление перекачиваемой жидкости на входе: 3,5 кгс/см2 согласно ГОСТ 22247;
Допускаемая величина внешней утечки воды через сальниковое уплотнение: не более 2 л/час

Запчасти к насосу К 8/18

  Наименование       Нормативно-техническая       Кол-во,      Масса

          детали                 документация или                   шт         1 шт,       Примечание

                                        обозначение чертежа                          кг

Колесо рабочее             Н49.888.01.00.003                  1         1,5          К 8/18М

Колесо рабочее              Н49.888.01.00.003-01           1           0,9             К 8/18

Колесо рабочее              Н49.888.01.00.003-02           1          0,8             К 8/18а

Втулка защитная             Н49.888.01.00.006-01          1      0,136     в страны с

                                                                                                               умеренным

                                                                                                               климатом

Втулка защитная            Н49.888.01.00.006-02          1      0,136          в страны с

                                                                                                                тропическим

                                                                                                                  климатом

Прокладки

Паронит ПОН-Б1,0

ГОСТ 481

Ф150 х Ф138              Н49.888.01.00.008                3     0,012          в страны с

Ф28 х Ф20                    Н49.888.01.00.009              3    0,001          умеренным

Ф20 х Ф12                    Н49.547.01.015                 3      0,001          климатом

Прокладка                  Н49.888.01.00.011           Подбор     0,0005

Прокладка                  Н49.888.01.00.011-01    наибольшая   0,0012

Прокладка                 Н49.888.01.00.011-02      толщина       0,0010

                                                                            пакета   1,4мм

Прокладки

Паронит ПОН-БТ1

ГОСТ 481

Ф150 х Ф138        Н49.888.01.00.008-01           3       0,012          в страны с

Ф28 х Ф20            Н49.888.01.00.009-01          3          0,001          тропическим

Ф20 х Ф12            Н49.547.01.015-01             3           0,001          климатом

Прокладка           Н49.888.01.00.011-03       Подбор            0,0005

Прокладка           Н49.888.01.00.011-04      наибольшая       0,0012

Прокладка         Н49.888.01.00.011-05        толщина                0,0010

                                                                        пакета 1,4мм

Набивка графитовая

плетеная марки

НГФ-ХБ-8х8

L=0,6м                                                                                      0,046



Примечание – Поставка производится по договору и за отдельную плату.

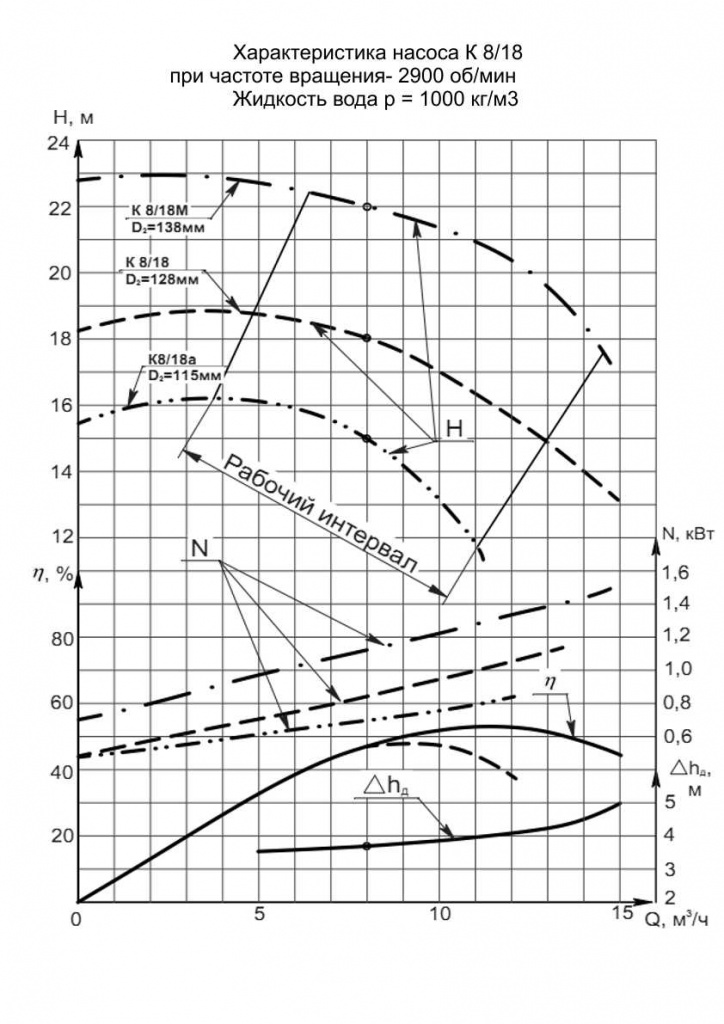

Гидравлическая характеристика насоса К 8-18



Условные обозначения

Насос К 8-18
К - консольный
8- подача, м куб/час.
18 напор, м
а,б – обточка рабочего колеса,
м – увеличенный размер рабочего колеса
С - одинарное сальниковое уплотнение;
СД – двойное сальниковое уплотнение;
