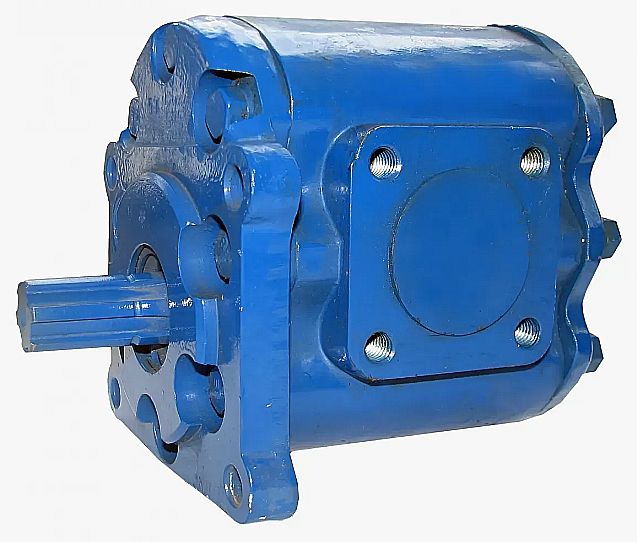

Шестеренный насос НШ 10
Назначение шестеренных насосов
Насосы НМШ, НМШГ, НМШФ, Ш относятся к виду объемных роторных гидромашин. Предназначены для перекачивания достаточно вязких продуктов: мазут, лакокрасочные материалы, нефтепродукты и т. п., без абразивных примесей. Для долговечной и исправной работы насоса, качество перекачиваемой среды по физико-химическим показателям не должно превышать: вязкость от 00,18*10-4 до 15,00*10-4 м2/с, температура до 70С (150°С).
Как устроен шестеренный насос
Шестеренный насос крепится на раме плите, к которой в свою очередь крепятся насос и электродвигатель, соединенные между собой муфтой. В стандартной комплектации насос имеет две прямозубые шестерни (ведущие и ведомое), изготавливаемые за одно с валами. Опорами валов являются подшипники скольжения.
Насос с внутренним зацеплением состоит из внутренней и внешней шестерни. Вращаясь обе шестерни образуют вакуум в полость всасывания, далее жидкость попадаем в межзубное пространство, после чего в полость нагнетания. Работа насоса с двумя шестернями заключается в том, что электродвигатель вращает вал с ведущей шестерней, в свою очередь ведущая шестерня вращает ведомое. За счет минимального зазора шестеренок между собой, а также зубьев шестерен и стенок рабочей полости, при вращении в зоне всасывания образуется вакуум, однако в месте зацепления шестеренок образуется «запертые объемы».
При выборе насоса необходимо обратить внимание на его серию: НМШ 2-40-1.6/16, НМШг 8-25-6.3/10, НМШФ 0.6-25 -0,25 /25Ю и другие, где НМШ — насос масляный шестеренный, первая цифра — подача в литрах, вторая цифра — наибольшее давление насоса (кГс/см2), буква после дроби — обозначение материала гидравлической части. Электронасосы выполнены по ГОСТ 15150-69 и выпускаются в климатическом исполнении У, категории размещения 3 или Т2, Т5.
Преимущества шестеренных насосов НШ
- простота конструкции;
- высокая надежность по сравнению с другими насосами;
- способность работать при высокой частоте вращения;
- высокая производительность, постоянная подача даже при износе ротора;
- возможность перекачивать слабо- и высоковязкие продукты;
- перенастройка для работы с материалами разной вязкости осевой регулировкой ротора;
- возможность модернизации заменой деталей (осевых уплотнений, крышки, корпуса, кожуха);
- безопасность, долговечность (срок службы до 15 лет), удобство обслуживания, относительно невысокая цена.
Назначение
Насосы шестеренные типа НШ предназначены для нагнетания минерального масла в гидравлических системах тракторов, погрузчиков, сельскохозяйственных, коммунальных, строительно-дорожных и агрегатируемых с двигателями тракторов, машин и другой техники.
Насосы выпускаются в климатическом исполнении У категории размещения I по ГОСТ15150-69.
Расшифровка обозначения марки на примере насоса НШ 10:
Условное обозначение
НШ 10-М-3 Л У1 ТУ3632-014-05747979-97, где:
- НШ - насос шестеренный;
- 10 - рабочий объем, см3;
- М - модификация;
- 3 - исполнение по давлению [давление 16МПа (160 кгс/см2)];
- Л - направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое – не обозначается);
- У1 - климатическое исполнение и категория размещения по ГОСТ15150-69.
Области применения насосов НШ
Электронасосные шестеренные установки используются для транспортирования и подачи:
- нефти, мазута, дизельного топлива, масел;
- лаков, красок, смол;
- высоковязких, быстро застывающих материалов (асфальта, гудрона, битумов, пеков, парафина);
- других продуктов, не содержащих механических примесей.
Насосы шестеренные НШ, НМШ, НМШГ и НМШФ эксплуатируются:
- в нефте- и горнодобывающей промышленности;
- на трубопроводах, транспортных терминалах;
- на нефтеперерабатывающих, нефтехимических, лакокрасочных, асфальтобетонных предприятиях;
- в металлургии, теплоэнергетике, машино- и судостроении, на морском и речном флоте;
- при строительстве сооружений и дорог;
- в фармацевтической, пищевой промышленности.
Конструкция
Насосы типа НШ крепятся на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.
Шестеренный насос состоит из корпуса, ведущего ротора, ведомого ротора, втулок опорных, резиновых манжет, уплотнительных колец, крышки передней и задней и болтов с пружинными шайбами.
В передней крышке расположено отверстие для выхода приводного вала. С наружной стороны в это отверстие запрессована манжета для уплотнения ведущего ротора насоса.
Ведущий ротор насоса имеет удлиненный шлицевой конец вала. Насос крепится на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.
Принцип действия шестеренного насоса состоит в следующем: при вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.
Особенности/преимущества
- простота конструкции обеспечивает его высокую надёжность. Высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров
- насосы практически не требуют техобслуживания
- компактные размеры насосов позволяют использовать их в ограниченном пространстве
- в насосах применяются одинарные торцевые уплотнения различных типов и материалов (не требуется организация подвода затворной жидкости)
- серийно выпускаются насосы НШ10М, НШ32-М - по требованию заказчика насосы выпускаются как с правым так и с левым направлением вращения
Гидравлическая характеристика насоса НШ 10
